Branda Kaplama Hattı

Ürün kodu: CEMAY-KUMAS-HAT-BRANDA
Teklif İste
3400 mm çalışma eninde; havada ve silindir üzeri kombine bıçak kaplama, 6 kabinli 18 m elektrikli kurutma ve 40 ton su soğutmalı düzleştirme kalenderiyle branda ve teknik tekstil kombine kaplama hattı.
Teklif İste Broşür İndir (PDF)

Branda üretimi hassasiyet, stabilite ve iyi kontrol edilen bir kaplama prosesi ister. CEMAY branda kaplama hattı, geniş polyester kumaşın üzerine PVC kaplamayı homojen ve dayanıklı bir katman olarak uygular; su geçirmezlik, UV ve aşınma direnci, tutarlı gramaj ve düzgün yüzey bu katmanla gelir. PVC kaplı branda, tır ve kamyon örtüsünden çadıra, gölgeliğe ve endüstriyel örtüye kadar geniş bir kullanım alanına sahiptir.

Branda kaplama hattı yerleşim çizimi, yan görünüş

↔ Hattın tamamını görmek için yana kaydırın

Örnek branda kaplama hattı yerleşimi, yan görünüş. Ünite dizilimi ve çalışma eni ürününüze göre projelendirilir.

Branda kaplama hattı nasıl çalışır?

Branda kaplama, polyester taban kumaşın üzerine PVC katmanının kontrollü biçimde uygulanıp fırında kürlenmesiyle su geçirmez, UV ve kimyasal dayanımlı bir yüzey elde edilmesidir. Sonucu tek bir makine değil, birbirine bağlı altı ünitenin uyumu belirler.

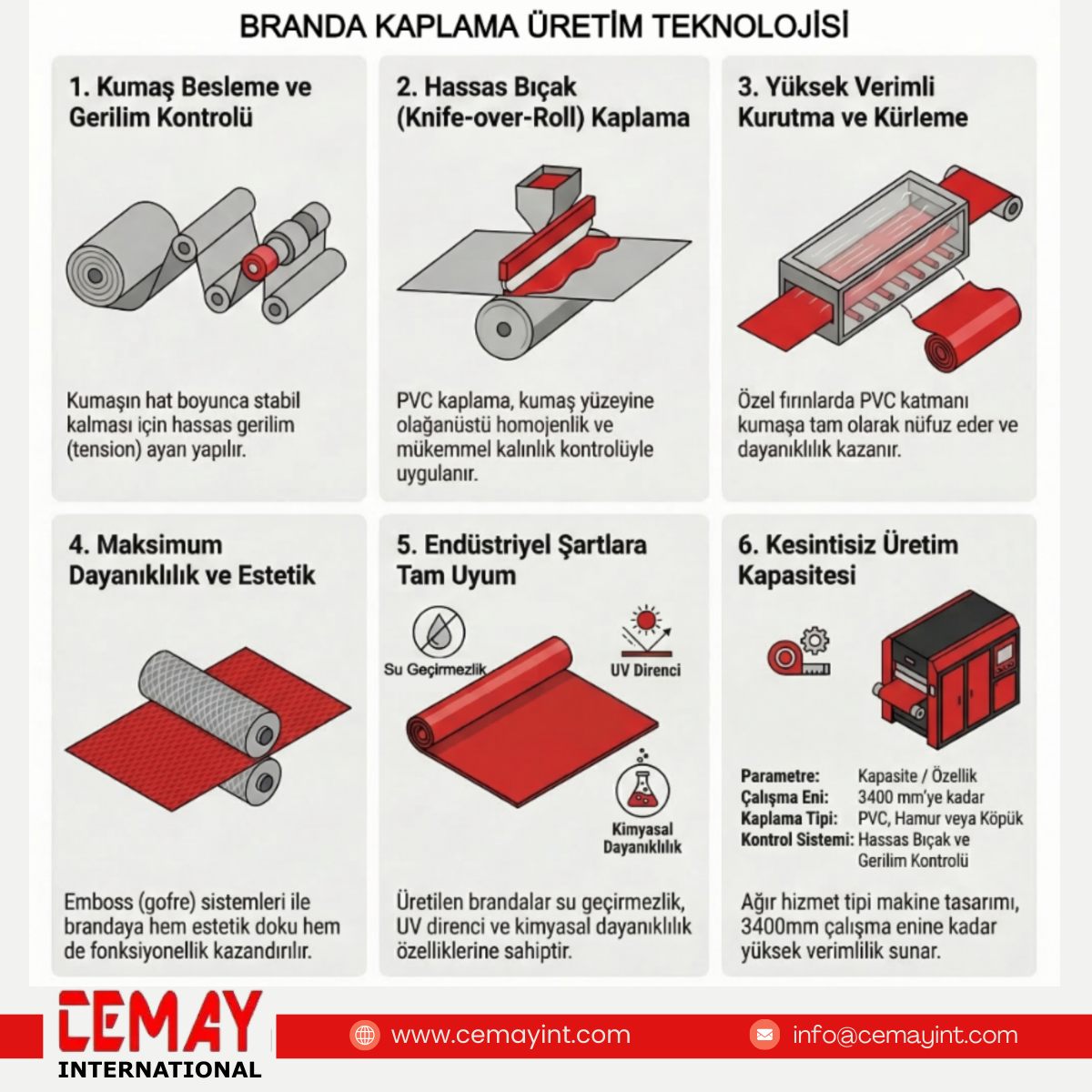

Branda kaplama üretim hattını altı adımda gösteren CEMAY infografiği: kumaş besleme ve gerilim kontrolü, hassas bıçak kaplama, kurutma ve kürleme, gofre, endüstriyel şartlara uyum ve 3400 mm çalışma enine kadar kesintisiz üretim.
Branda Kaplama Üretim Teknolojisi · Büyütmek için görsele tıklayın
  1. Kumaş besleme ve gerilim kontrolü Kumaşın hat boyunca stabil kalması için hassas gerilim (tansiyon) ayarı yapılır.
  2. Hassas bıçak (knife-over-roll) kaplama PVC kaplama kumaş yüzeyine yüksek homojenlik ve kalınlık kontrolüyle uygulanır.
  3. Yüksek verimli kurutma ve kürleme Özel fırınlarda PVC katmanı kumaşa tam olarak nüfuz eder ve dayanıklılık kazanır.
  4. Dayanıklılık ve estetik Gofre (emboss) sistemleriyle brandaya hem estetik doku hem işlevsellik kazandırılır.
  5. Endüstriyel şartlara tam uyum Üretilen brandalar su geçirmezlik, UV direnci ve kimyasal dayanıklılık özelliklerine sahiptir.
  6. Kesintisiz üretim kapasitesi Ağır hizmet tipi makine tasarımı, 3400 mm çalışma enine kadar yüksek verimlilik sunar.

Kaplama tipi PVC, pasta (hamur) veya köpüktür; kontrol sistemi hassas bıçak ve gerilim kontrolüne dayanır.

Ayrıntılı anlatım: Branda Kaplama Üretim Teknolojisi: Hattın Altı Adımı

Teknik özellikler
Özellik Değer
Mekanik
Çalışma Eni 3400 mm (kumaş); silindir 3600 mm
Kaplama Silindiri Ø500 mm, kromajlı, ±0,005 mm
Bıçak Türü Havada + silindir üzeri kombine (2 bıçak)
Kalender Baskı Kuvveti 40 ton (su soğutmalı yatay kalender)
Elektrik
Kurulu Güç 7 kW (kaplama makinesi)
Voltaj 3×400 V, 50 Hz (±%5)
Kontrol Voltajı 110 V, 50 Hz
Koruma Sınıfı IP55 (motorlar ve tahrik panosu)
Rezistans Gücü 80 kW / kabin (6 kabin)
Otomasyon Tam otomatik; kabin bazlı PID; HMI paneli
Proses
Mekanik Hız 2–50 m/dk
Kabin Sayısı / Uzunluğu 6 × 3000 mm (18 m elektrikli kurutma)
Isıtma Tipi Elektrik rezistans (kurutma); yağ (şartlandırma)
Sıcaklık Toleransı ±1 °C (şartlandırma)
Hava Basıncı 7 bar (kuru, yağlanmış)
Giriş Tansiyonu 0–100 kg (ayarlanabilir)
*
*
*
