Jel Köpük (Desenli Kaydırmaz) Sırt Çözümleri

Ürün kodu: CEMAY-HALI-HAT-JEL-KOPUK-SIRT
Teklif İste
Halı sırtına bıçakla köpürtülmüş lateks sürüp yaşken gofrajla desen veren; banyo, mutfak ve yolluk halılarına zemini çizmeyen, yıkanabilir kaydırmaz sırt kazandıran hat.

Jel köpük sırt çözümü, halının arkasına bıçakla sürülen köpürtülmüş lateksi kurumadan desenlendirir. Gofraj silindiri yaş katın üzerine kabarık bir desen, örneğin bir nokta ızgarası basar; kuruyan desen sürtünmeyi artıran, kauçuk tutumlu bir sırt oluşturur. Desen bir logo ya da dekoratif motif de olabilir. Bu sırt, püskürtme kaplamaların aksine dayanıklı ve yıkanabilirdir, zemini çizmez ve ayrı bir kaydırmaz altlık gerektirmez: banyo paspası, mutfak halısı ve yolluklarda aranan özellik budur.

Halı yolu

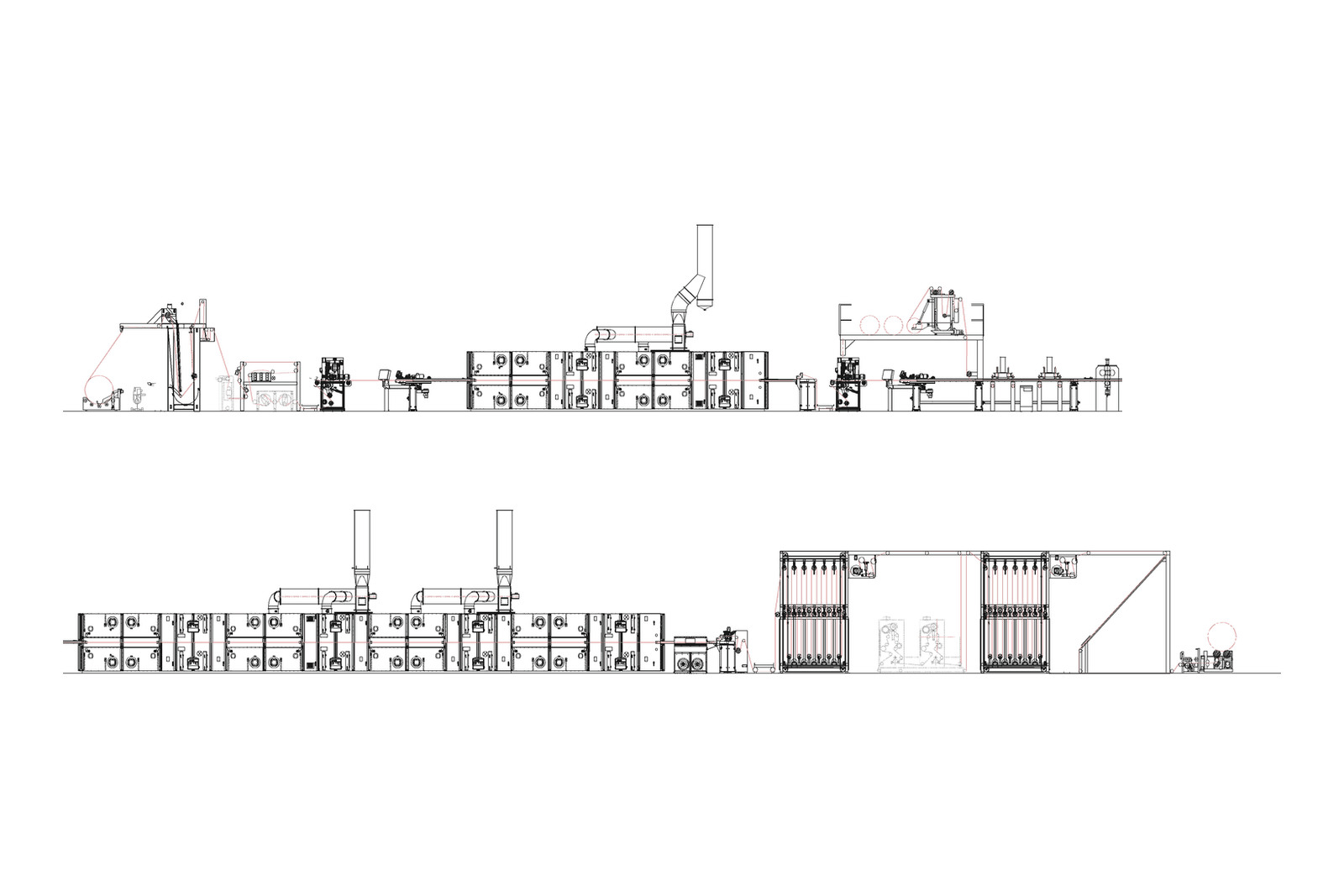

Jel köpük (desenli kaydırmaz) sırt hattı — örnek yerleşim çizimi üzerinde halının yolu Örnek bir tuft halı sırt kaplama ve laminasyon hattının yan görünüşü, iki satırda. Halı soldan sağa ilerler: kaldırıcı, giriş ve merkezleme ile J-box'tan sonra atkısı düzeltilir, buharlanır, dövülüp temizlenir; birinci aplikatörde (COALIS kaplama makinesi) kaplanıp birinci RAM'de kurur. İkinci aplikatörde köpük katını alır, gazlı infrared ve gofraj ünitelerinden geçer. İkinci satırda ikinci RAM'de kurur; soğutma, kenar kesme, akümülatör ve traş makinesinden sonra çıkış top sarmada sarılır. Yol kırmızı çizgiyle gösterilir. 1 2 3 4 21 5 6 7 8 9 6 10 20 11 12 13 14 15 16 17 18 17 19

↔ Hattın tamamını görmek için yana kaydırın

  1. 1Kenar Kontrollü Pnömatik Kaldırıcı
  2. 2Halı Girişi ve Merkezleme
  3. 3J-Box
  4. 4Atkı Düzeltici
  5. 5Dövme ve Temizleme Makinesi
  6. 6Aplikatör (COALIS Kaplama Makinesi)
  7. 7RAM Zincir Giriş Rayları
  8. 8RAM 1
  9. 9RAM Çıkış Freymi
  10. 10Laminasyon Besleme Ünitesi
  11. 11RAM Zincir Giriş Rayları
  12. 12Gofraj (Kabartma) Ünitesi
  13. 13RAM 2
  14. 14Soğutma Ünitesi
  15. 15RAM Çıkış Freymi
  16. 16Kenar Kesme Makinesi
  17. 17Akümülatör
  18. 18Traş Makinesi
  19. 19Çıkış Top Sarma Ünitesi
  20. 20Gazlı İnfrared
  21. 21Buharlama
Örnek tuft halı sırt kaplama ve laminasyon hattı yerleşimi, yan görünüş: iki aplikatör, iki RAM (stenter) kurutma, gazlı infrared ve gofraj üniteleriyle. Hat soldan sağa çalışır, çizim iki satırdadır; kırmızı çizgi halının izlediği yoldur. Jel köpük sırtta laminasyon besleme ünitesi (10) kullanılmaz. Üniteler müşteri ve proses talebine göre jel köpük hattına özel tasarlanır.
Teknik özellikler
Özellik Değer
Mekanik
Çalışma Eni 4200 mm (örnek çizimde)
Bıçak Türü Bıçakla köpük uygulaması
Kaplama Silindiri Gofraj: Ø400 mm, üst krom kaplı, alt kauçuk 65 ± 5 Shore A (örnek teklif)
Proses
Kabin Sayısı / Uzunluğu RAM 1: 4 kabin, RAM 2: 8 kabin (örnek çizimde)
Isıtma Tipi Gazlı; gofraj öncesi gazlı infrared (örnek çizimde)
*
*
*
