COALIS Kumaş Kaplama Makinesi

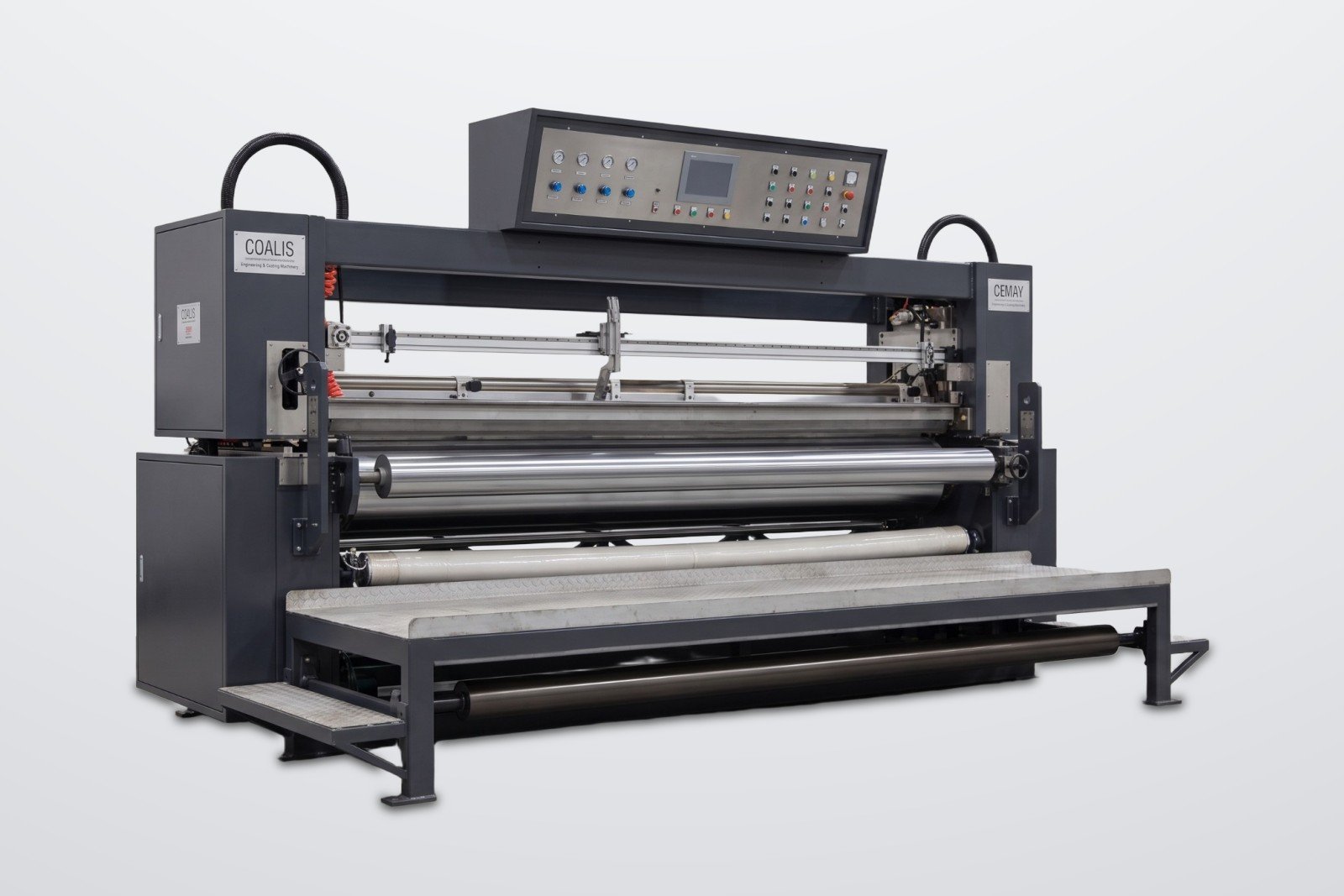

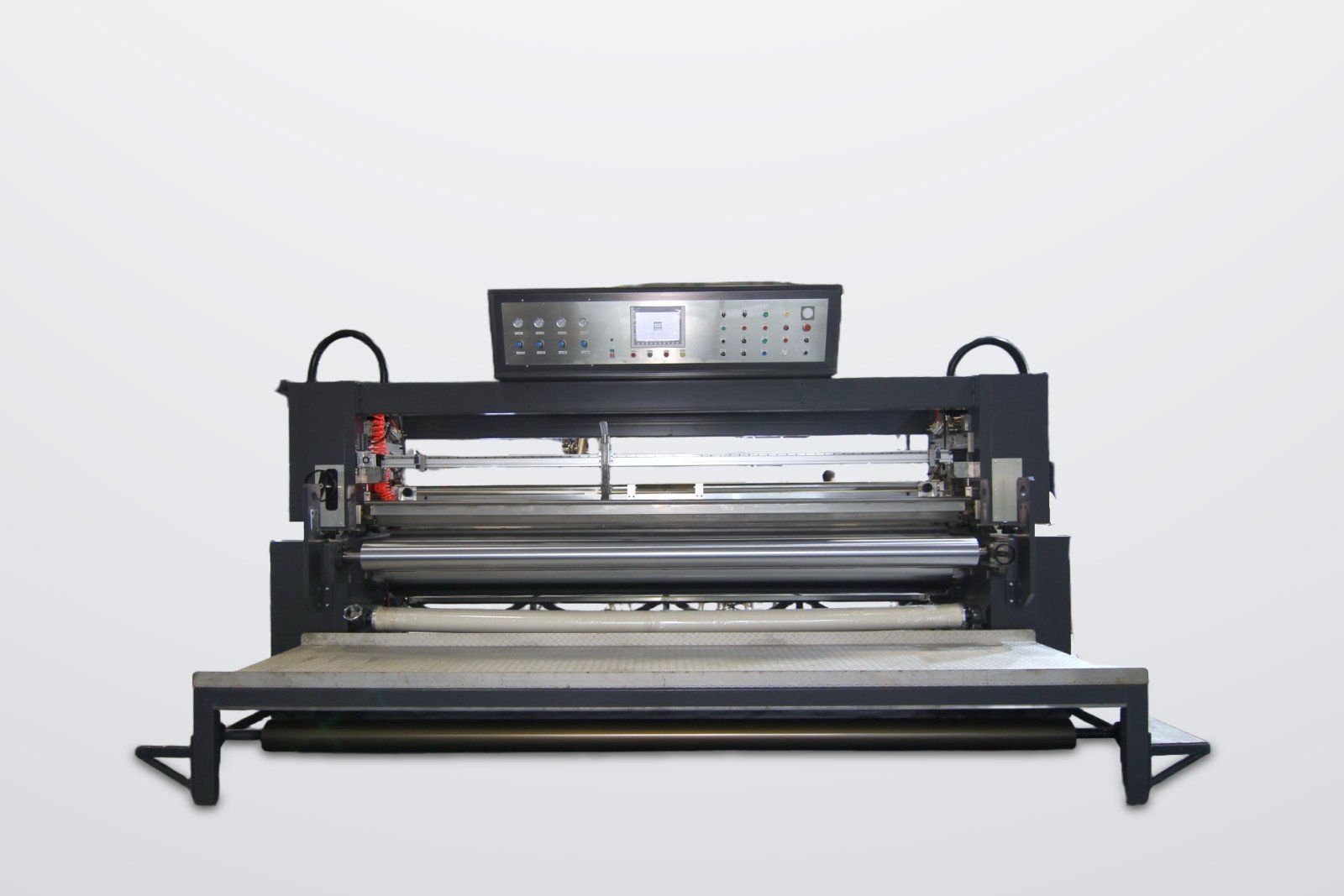

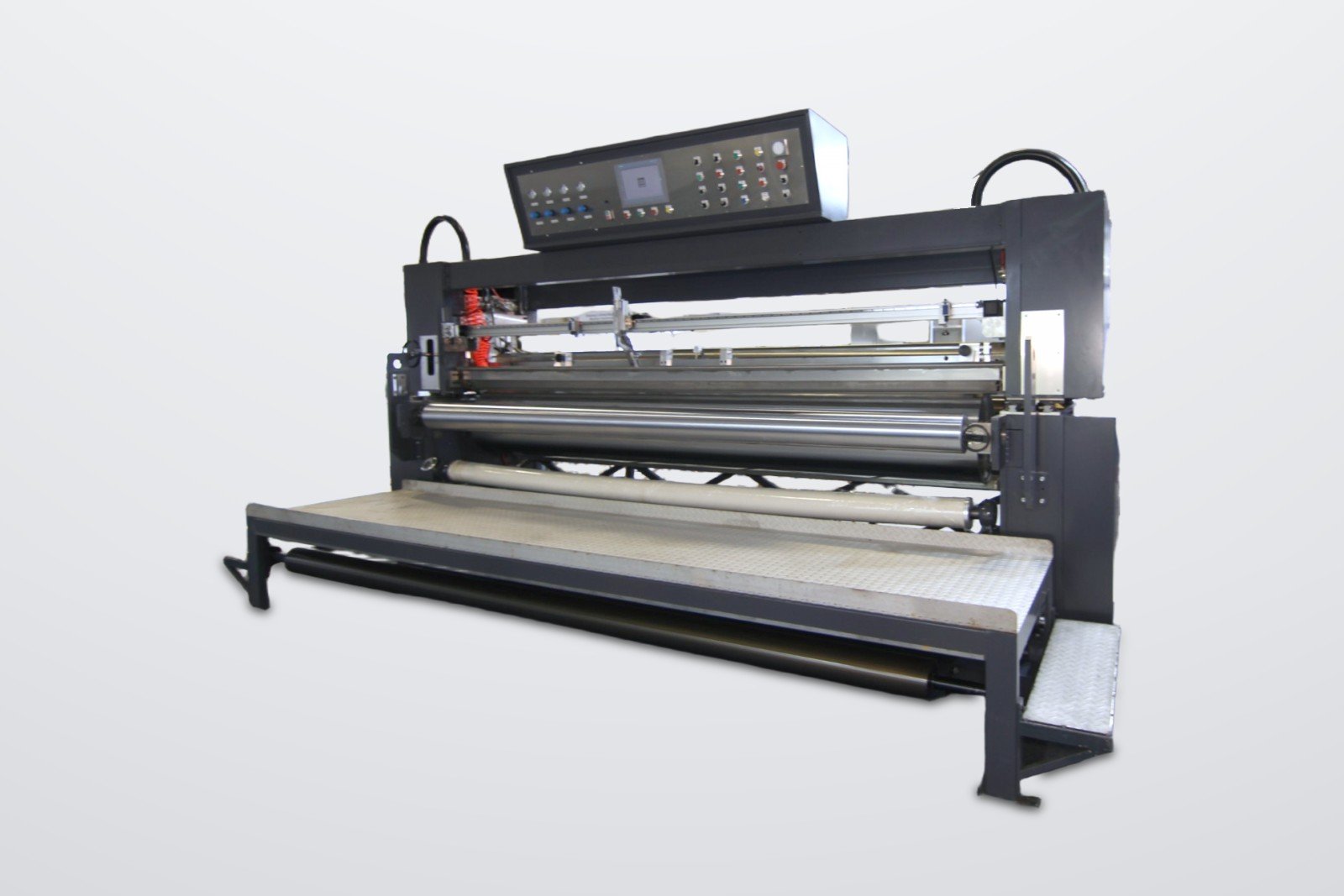

COALIS Kumaş Kaplama Makinesi, CEMAY kumaş kaplama ve laminasyon hatlarının kalbindeki ünitedir: hamur ya da köpük kaplamayı bıçakla, kumaş eni boyunca eşit kalınlıkta uygular. Çalışma eni dahil teknik gereksinimler, makinenin kullanılacağı hattın gereksinimlerine uygun olarak karşılanır; kurulum ve devreye alma CEMAY mühendisliğiyle yapılır.

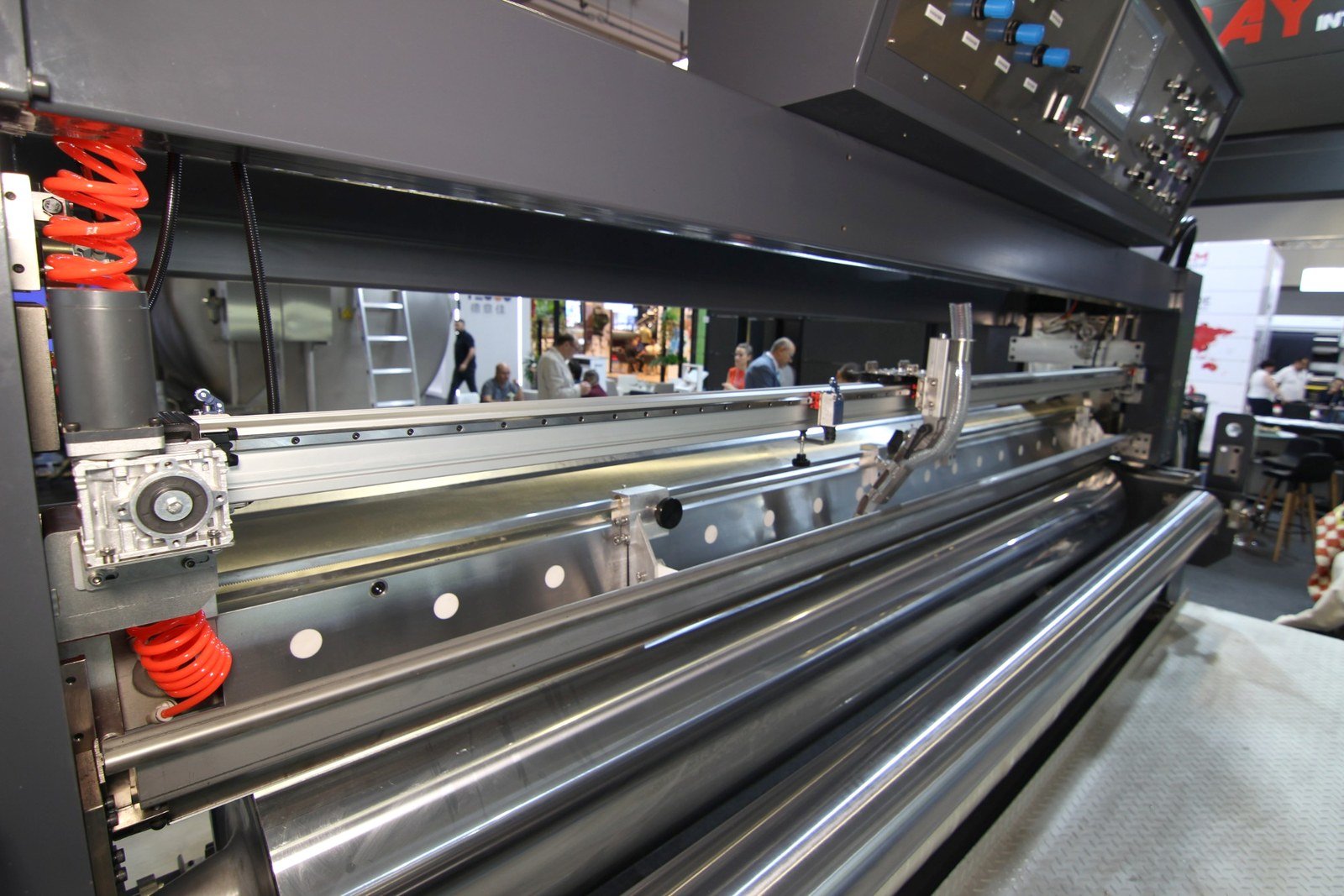

Makinede iki bıçak bulunur: arka kaplama silindirinin üzerinde çalışan doktor bıçağı (silindir üzeri bıçak, knife on roll) ve kumaşın silindirle desteklenmediği gergin bölümünde çalışan yüzer bıçak (havada bıçak, knife on air). Bıçak tutucu bir dişli mekanizmasıyla döndürülerek bıçak seçilir, motorlarla ileri-geri hareket ettirilerek her iki yöntem için en uygun konuma getirilir. Makine yalnız havada bıçakla (tekli) ya da havada ve silindir üzeri bıçakla (çiftli) yapılandırılabilir.

↔ Çizimin tamamını görmek için yana kaydırın

Kızaklar üzerindeki karşı bıçak el çarklarıyla ayarlanır; bıçak, karşı bıçak ve kaplama enine göre el çarklarıyla konumlanan barajlar birlikte kaplama malzemesinin haznesini oluşturur. Bıçağın açısı doğru kaplama açısı için ayarlanabilir.

Kaplama aralığı, bağlantı kollarına etki eden iki bağımsız, AC tahrikli kam tekerleğiyle sağ ve sol tarafta ayrı ayrı ayarlanır; değerler kontrol panelinin ortasındaki dokunmatik ekranda izlenir, hedef aralık girilerek aralık kontrolü otomatik moda alınabilir. Bıçağın bastırma kuvveti ve eğilmesi, panelde göstergesi ve regülatörü bulunan üst ve alt hava borularındaki basınçla kontrol edilir.

Hızlı kaldırma mekanizmasının iki pnömatik silindiri bir pilot çubukla birbirine bağlıdır: bıçak tutucu kalkarken ve inerken eğilmez, önceden ayarlanan aralığa geri döner. Dikiş atlatma, pnömatik silindirlerle tahrik edilen iki eksantrikle bıçağı dikişin geçişi için kaldırır ve ayarlı aralığı otomatik olarak geri kazanır.

Arka kaplama silindiri dikişsiz kalın borudan üretilir; iç gerilimleri gidermek için ısıl işlem görür, kalın krom kaplanır ve taşlanır. Bıçak formuna göre konumlanabilmesi için yukarı-aşağı hareket edebilen yuvalara oturur, yüzeyini toplama tavalı esnek bir sıyırıcı bıçak temizler. Önündeki yay silindiri açılan kumaşın silindir yüzeyine tam temas etmesini sağlar ve el çarkıyla açısı ayarlanır; silindirin önünde ve arkasında statik ve dinamik dengeli, krom kaplı üç adet boş silindir bulunur. Arka kaplama silindiri gövde içindeki dişli motora bağlıdır ve frekans invertörlü AC motorla tahrik edilir.

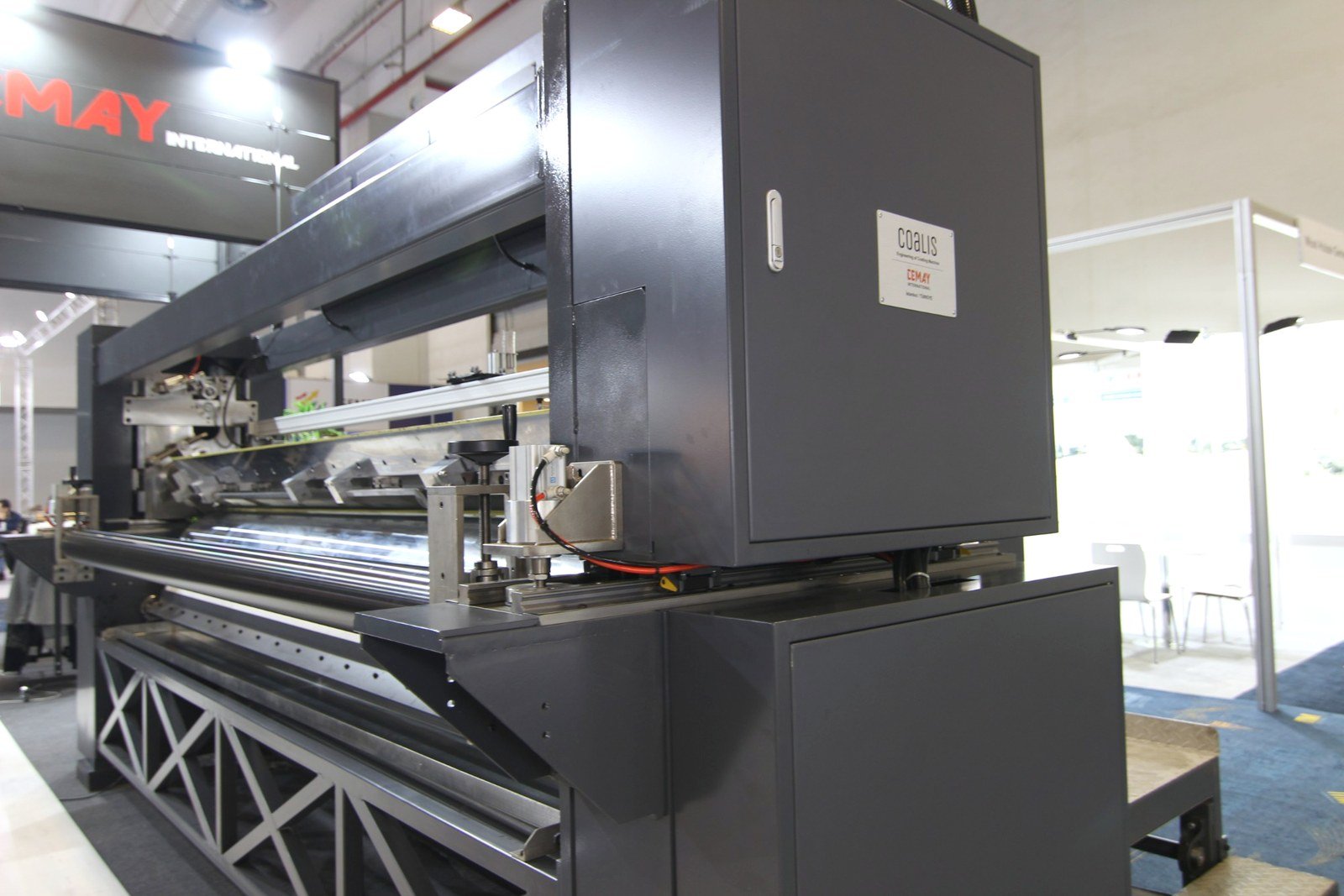

Elektrik ve pnömatik kumandalar operatörün kolayca ulaşabileceği ayrı bir kutuda toplanır: acil stop, kaplama pompası, sıyırıcı, bıçak yukarı/aşağı, dikiş atlatma, hat hızı, mikro ayar ve bıçağın sağ/sol ileri-geri hareketi panelden yönetilir. Patlama korumalı (explosion-proof) tasarım mümkündür; kullanım kılavuzu Türkçe ve İngilizce hazırlanır.

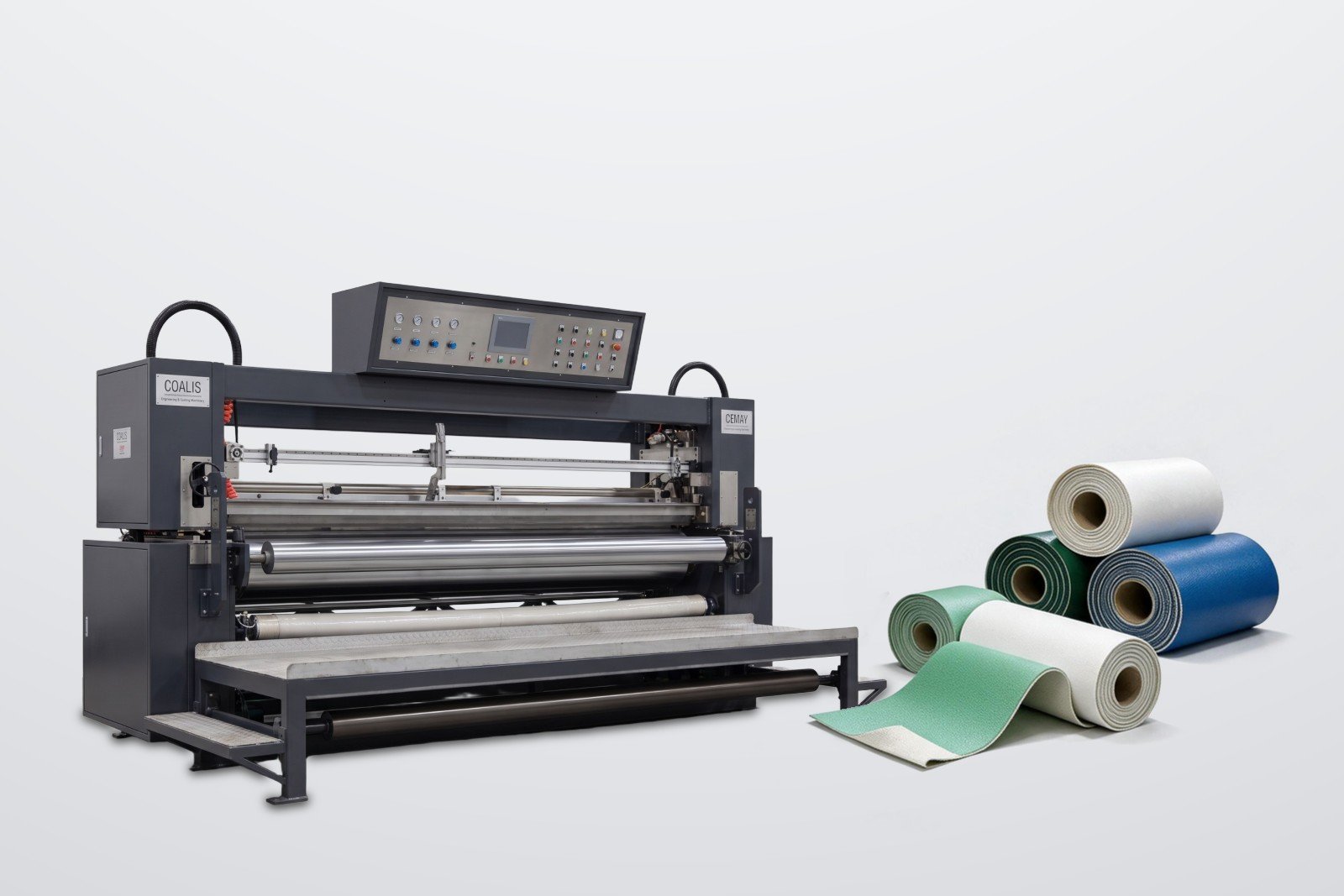

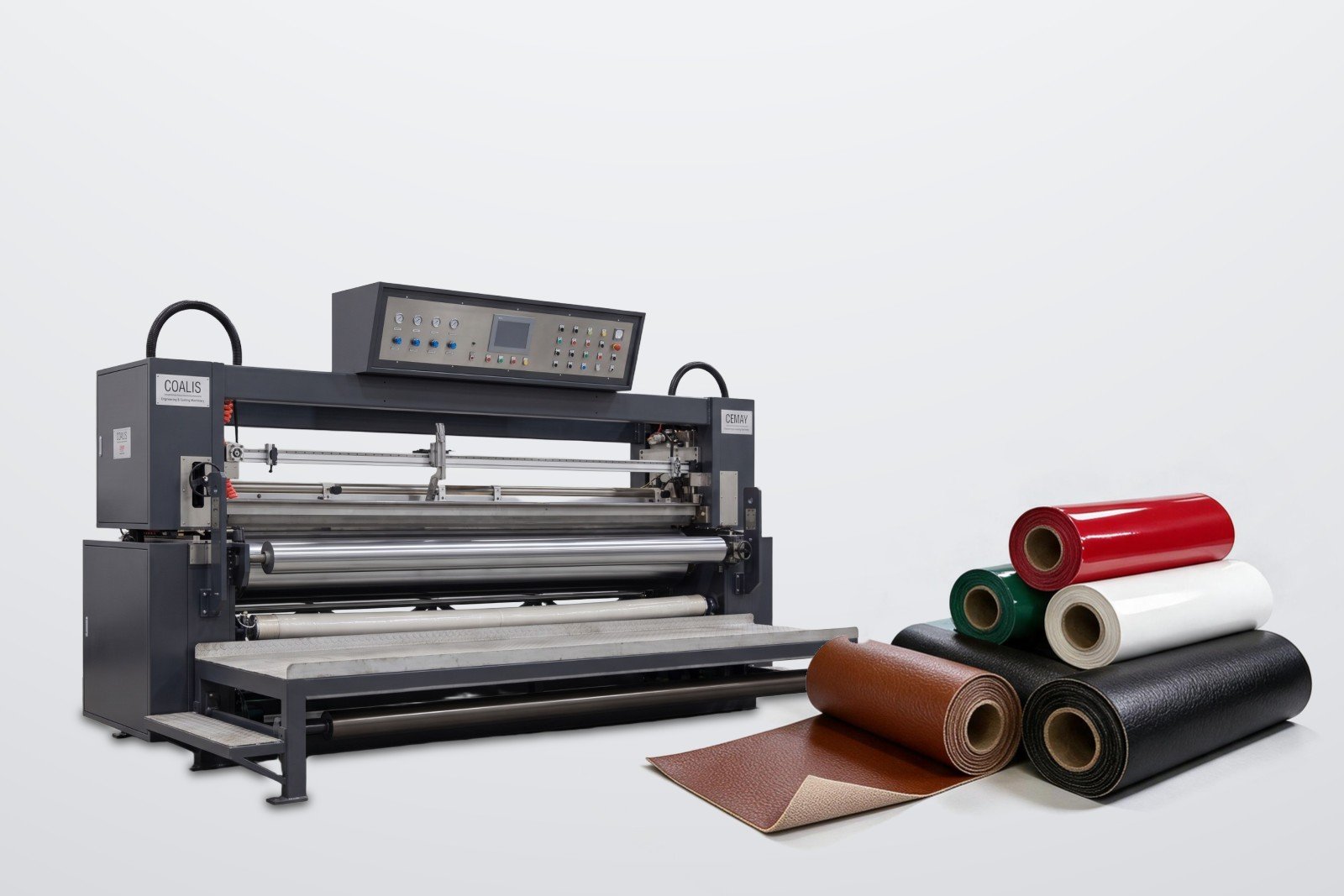

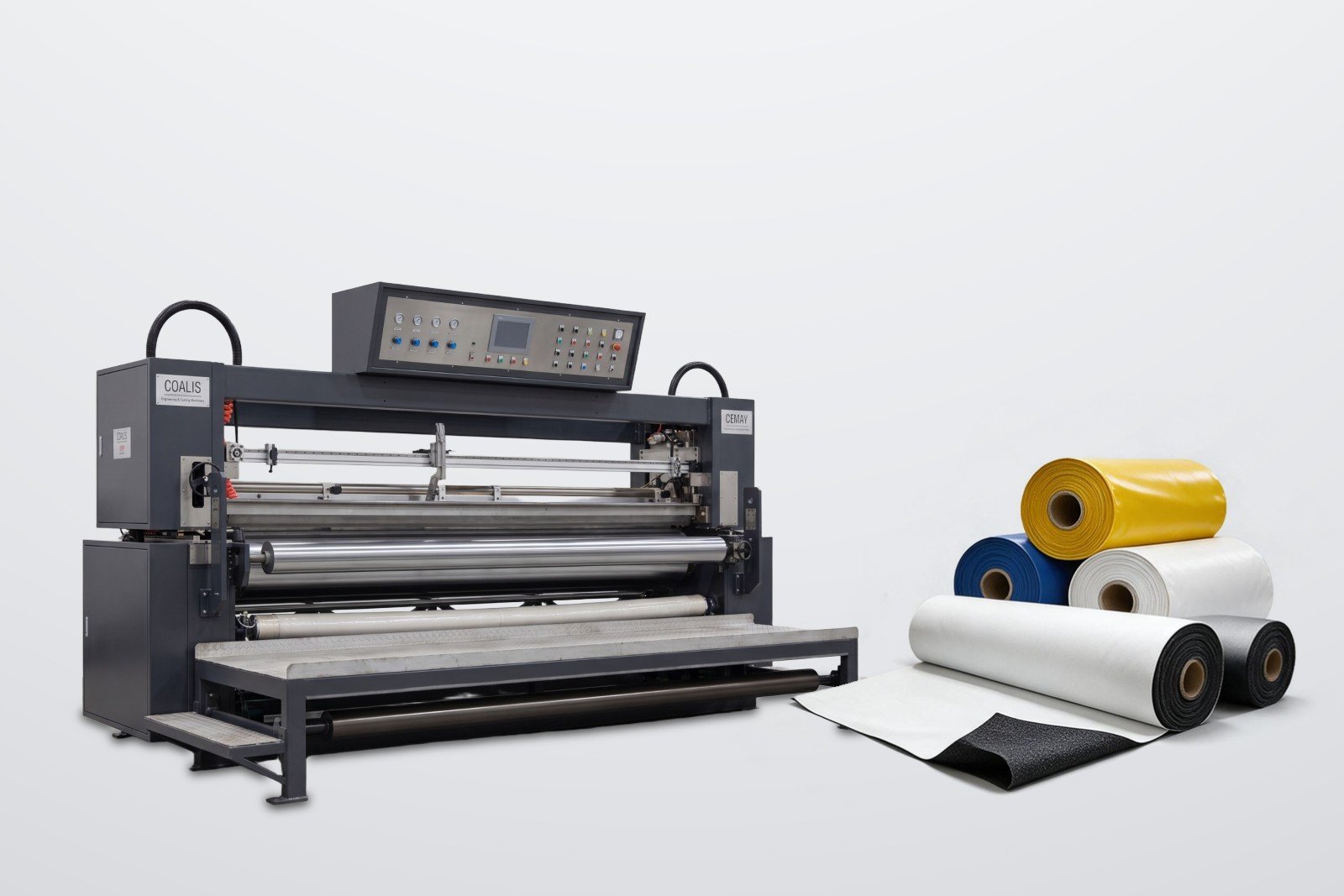

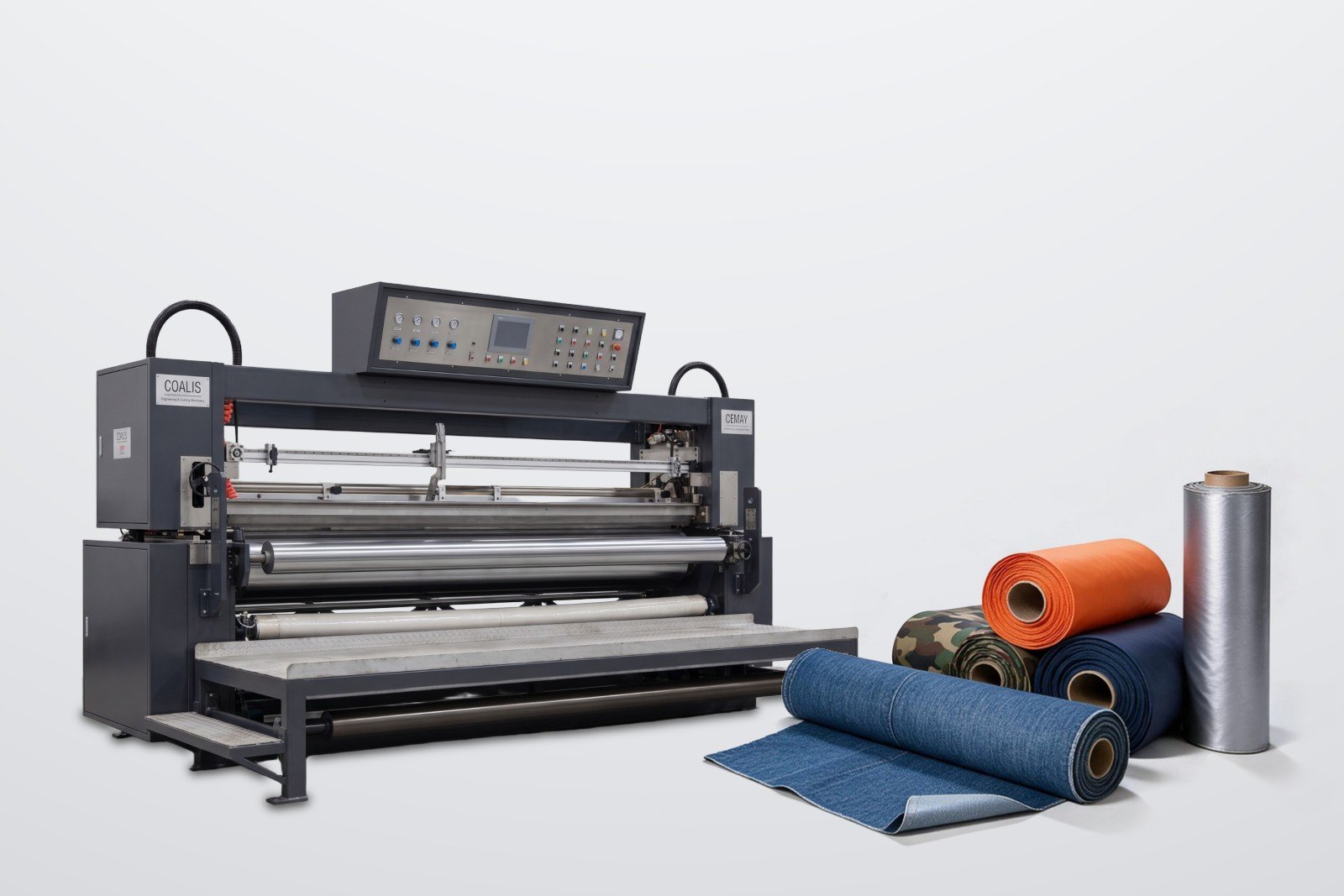

Makine; blackout, branda, lacklama, sentetik deri ve konveyör kasnak kaplama hatlarında, giyim, outdoor ve teknik tekstil kaplamasında kullanılır.
